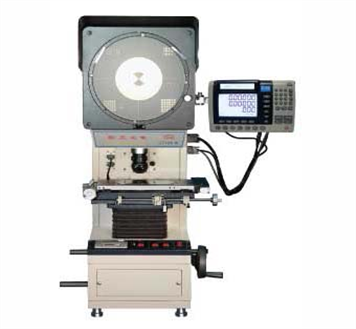

产品特点:

投影屏成像为正像，符合测量习惯；

非球面聚光镜照明系统，让投影屏视场明亮匀称，减少测量误差，精度更有保证；

采用进口飞利浦长寿命卤钨灯，满足长时间使用的需求；

轴流风机双向散热，提供超强散热能力；

JT12A-B带有DS600多功能数显表；

产品用途：

本仪器是光、机、电、算一体化的精密测量仪器，广泛地应用于机械制造业、仪器仪表业、钟表行业和电子工业等有关厂矿的计量室和车间，能高效地检测各种形状复杂工件的轮廓和表面形状。例如：样板、冲压件、凸轮、螺纹、齿轮、成形铣刀、丝攻等各种刀具、工具和零件。

技术参数

投影屏尺寸：φ300mm      投影屏旋转范围：0°～360°

旋转角度显示当量：1′      旋转角度准确度：6′

工作台尺寸：340mm×152mm

X坐标行程：0～150（mm），显示当量0.001（mm）

Y坐标行程：0～50（mm），显示当量0.001（mm）

Z坐标行程：0～90（mm）（调焦行程）

仪器准确度： （4+L/25）μm，

式中L为测量长度,单位：mm

工作台承重：5kg

照明光源：透射照明12V 100W卤钨灯

                  反射照明24V 150W卤钨灯

放大倍率误差：0.08％

仪器使用环境：室温20℃±5℃，相对湿度不应超过60%

外形尺寸：694X380X1058（mm）

主机重量：135kg

电源说明：仪器额定电压为220V/110V,频率50HZ/60HZ
